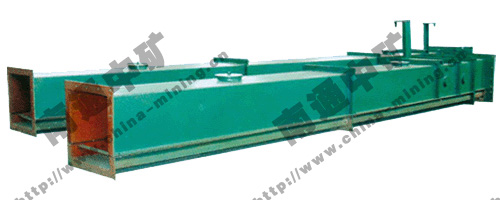

空氣輸送斜槽

丁寶勤 13906276368(技術)

電話：0513-88400999 傳真：0513-88400998 郵箱：jszk@vip.163.com

一、概述
空氣輸送斜槽是一種廣泛地應用于輸送干燥粉狀物料的氣力輸送設備。在水泥工業中常用輸送水泥和生料粉。斜槽在輸送物料中因沒有轉動部件，易于維護，密封性好，無噪音，操作安全可靠。耗電少，改變輸送方向方便，并能多點喂料和多點卸料而得到廣泛的應用。斜槽的主要構件是槽體和透氣層，本系列產品采用PET5—6 (滌綸)型合成纖維織物作為透氣層，這是一種新型透氣材料。它具有耐高溫(可達15CTC)、耐腐蝕、耐磨損、吸濕性低、重量輕、表面平整、使用壽命長等優點。
I .Brief introduction
Air slide is a pneumatic conveying equipment to convey dry and powder material widely. Usually, it is used to convey cement and raw material powder. It is characterized by easy maintenance, good sealing, no noise, safe and dependable operation because of no driving part. It can feed at many points and discharge in many points. Main part of air slide is ventilated layer. This product is used PET-6(Terylene) synthetic fibre which is a new ventilated type. It can resistant high temperature(up to 150*C),abrasion resistance, low moisture, light weight, plain surface and long life etc.　　

空氣輸送斜槽

二、技術性能：
1、輸送物料：含水量≤1%，溫度150℃的干燥的粉狀物料
2、輸送能力：輸送水泥及生料成品時的輸送能力如下表所列

II. Technical capacity
1.Conveying material: moisture:彡 1%，Temperature^ 150°C dry and powder material.
2.Conveying capacity: Conveying cement and raw material finished product as follows.

三、技術參數表

規格（Spec.)					XZ200	XZ250	XZ3 1 5	XZ400	XZ500	XZ630	XZ800
輸送能力	槽體寬度(WIDTH)			mm	200	2 5 0	3 1 5	400	5 0 0	6 3 0	800
	a=4°	水泥(Cement)		t/h	2 2	40	7 0	1 3 0	2 2 0	3 2 0	400
		生料(Raw material)			1 6	3 0	5 5	1 00	1 6 5	245	3 1 0
	a =6°	水泥(Cement)			4 0	6 5	1 2 0	2 5 0	4 0 0	6 1 0	7 6 5
		生料(Raw material)			3 0	5 5	9 0	1 8 5	300	4 5 5	5 6 5
	a=8°	水泥(Cement)			5 0	8 0	1 4 0	300	4 7 0	7 2 0	9 0 0
		生料(Raw material)			3 5	6 5	1 1 0	2 2 5	3 5 5	540	6 7 0
	a=10°	水泥(Cement)			6 0	1 00	1 7 0	3 8 0	5 7 0	900	10 8 0
		生料(Raw material)			45	80	1 40	285	425	670	800
	a=12°	水泥(Cement)			70	1 20	205	455	685	1 080	1295
		生料(Raw material)			50	95	1 65	340	510	805	960
槽體節長Length of groove body		標準節(Standard part)		mm	2 0 0 0
		非標準節(Nocvstandard part)		mm	nX250
需要風壓(Needed wind pressure)				KPa	4—5.5
透層	需要風量(Needed air volume)			mVfn* ? min	1.5-2
	材質(Material)				合成纖維(synthetic fibre)
	厚度(Thickness)		mm		4—6
	耐溫(Temperature resistance；		V		1 5 0
	(RlffilSgth,		N /cm寬(width)		4 7 0 0
	阻力(Resistance)		P a		800-1200(在SmVm2 ? min條件下）（on the condition of 2m3/m2 ? min)

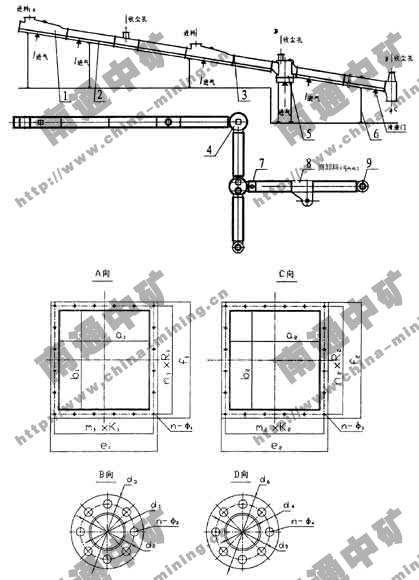

	ai		bi		ei		fl		mi x R-f		n<\| x Rf		nx中1
	I型	II型	I型	II型	I型	II型	I型	II型	I型	II型	I型	II型	I型	II型
XZ200	120	200	120	150	210	280	210	230	2X86	4X63	2X86	3X66	8-4> 14. 5	14- 4) 12
XZ250	150	250	150	200	240	330	240	280	3X70	4X70	3X70	3X83	12-4> 14. 5	14- 4> 12
XZ315	150	250	150	250	240	330	240	330	3X70	4X75	3X70	4X75	12-<b 14. 5	16-中12
XZ400	150	315	150	315	240	395	240	395	3x70	5X73	3X70	5X73	12-4> 14. 5	20-小12
XZ500	200	400	200	400	290	480	290	480	3X88	6X75	3X88	6X75	12-4) 14. 5	24-小12
XZ630	200	500	200	500	290	580	290	580	3X88	7X79	3X88	7X79	12-4> 14. 5	28-4) 12

	a2	b2	e2	h	m2xR2	N2xR2	nxΦ3	di	d2	d3	nxΦ2	d4	d5	d6	nxΦ4
XZ200	206	206	286	286	3X82	3X82	14-4> 12	108	152	188	4-4> 12	4> 130	(\|> 160	4> 190	6-4> 12
XZ250	256	256	336	336	4X 75	4X 75	16-<1) 12	108	152	188	4-d> 12	135	<J> 170	<t> 205	6-<i> 12
XZ315	321	321	401	401	5X 73	5X 73	20-4> 12	200	225	260	6-4> 12	4> 190	4> 225	4> 260	8-4> 12
XZ400	406	406	486	486	6x75	6X75	24-4) 12	219	280	315	8-4> 12	巾245	小280	中315	8-中12
XZ500	506	506	586	586	7X79	7x79	28- 4> 12	260	305	340	8-4> 12	270	<b 305	340	B-4> 12
XZ630	638	638	738	738	8X86	8X86	32-4> 14. 5	325	370	405	12-4> 12	* 355	4> 395	小435	12-4> 12
